一、技術特點

本系統采用三部高速動態激光掃描傳感器，其中兩部安裝在機動車外輪廓尺寸測量車道左右兩側，另外一部傳感器安裝在機動車外輪廓尺寸測量車道后方，本系統自動對在車道上行駛的車輛進行掃描。

在車輛外輪廓尺寸測量中，激光掃描傳感器相對于其他類型的傳感器（圖像、光幕和超聲波方式）具有獨到的應用優勢和數據特征：

1、測量距離遠，測量距離高達50m

2、測量精度高，對于大型車輛的長、寬、高，測量誤差不超過0.8%（95%的置信區），測量分辨率為1%

3、測量速度快，整車通過測量后8秒內可得到檢測結果

4、環境適應強，不受光線影響，即使在夜間和室外工作環境也能正常使用。

本系統采用網絡化接口，本系統軟件與汽車安全性能檢測線無縫連接，并集成了車輛拍照模塊，并實時數據交換及檢測調度。完全滿足國家標準GB21861-2014、GB/T26765-2023《機動車安全技術檢驗業務信息系統》、行業標準GA1186-2014《機動車安全技術檢驗監管系統通用技術條件》等標準的要求。本系統留有與各個管理部門的聯網接口，可根據用戶及當?shù)毓芾聿块T的要求進行編程。

系統軟件為Windows操作系統，采用可視化編程工具，SQL數據庫，人機界面合理，檢測功能強大，檢測效率高，操作簡便、易維護。可擴展性強、聯網兼容性高。

本系統可以安裝在檢測線的外檢和檢測車間內，安裝位置可以選擇工位之間20-25米處（可視現場情況進行調整）

檢測場地：采用通道式過車，特殊要求另行協商（可與并裝軸輪重儀共工位）

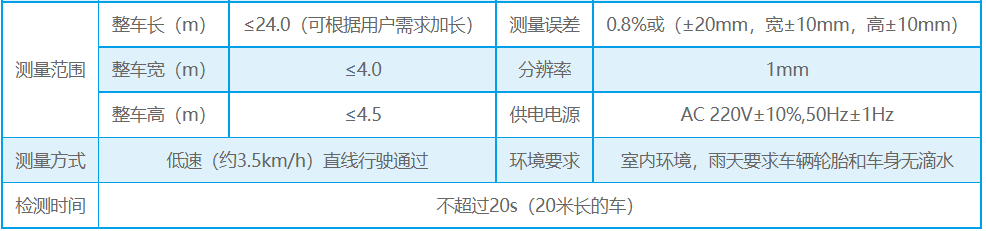

二、主要技術參數

三、結構和工作原理

1、系統組成

JW-1型機動車外廊尺寸檢測系統由激光掃描模塊、拍照模塊、控制模塊組成。

激光掃描模塊：用于車輛長、寬、高數據掃描。

拍照模塊：用于車輛前后方向拍照。

控制模塊：由主控計算機、控制柜、測量軟件組成，用于指揮控制系統的測量行為。

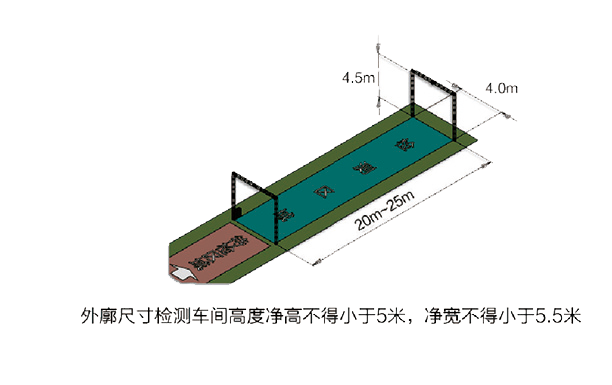

2、平面布局

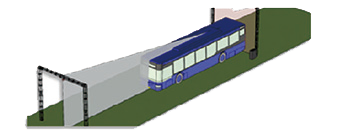

1）車輛進入待檢區域，啟動系統軟件開始檢測。激光掃描傳感器開始跟蹤被檢測車輛
2）被檢車輛低速向前直線行駛，被檢車輛的車頭一旦進入進口桁架處激光掃描傳感器檢測區域，檢測系統自動記錄車輛斷面尺寸，同時出口桁架處傳感器記錄當前距離

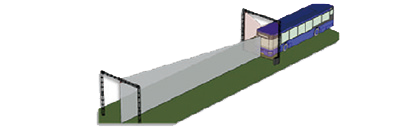

3）被檢車輛的車尾一旦駛出進口桁架處激光掃描傳感器檢查區域，檢測系統自動完成被檢車輛的外形尺寸的數據。檢測系統軟件根據采集的尺寸數據，運用獨特的數據去噪算法及濾波，采用專門開發的車輛外形分析模塊，自動去除不計入車輛外形的部件（如后視鏡、轉向指示燈等部件）尺寸，得到法規規定的被檢車輛長寬高等外形尺寸。

四、系統配置
